GZK4250 （龍門數控式帶鋸床）..

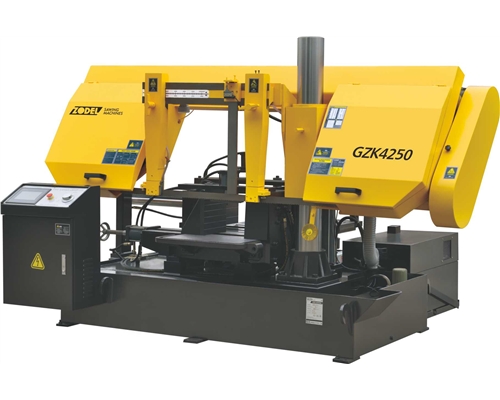

GZK4250（龍門數控式帶鋸床）
一、主要技術參數
1、******鋸削范圍： 500×500 mm
2、帶鋸條規格（寬×厚×長） 6380X41X1.3 mm
3、鋸切線速度（變頻器） 18-—72 M/min
4、進給速度 無級調速 mm/min
5、主電動機功率 5.5 Kw
6、液壓電動機功率 1.5 Kw
7、冷卻電動機功率 0.09 Kw
8、工作臺承載能力 3 T
9、后送料進給尺寸 400 mm
10、紅外線對刀
11、帶鋸在鉗口中間過（雙柱龍門式無法做成鉗口前端）
二、特殊要求功能
1、送料精度達到0.5mm。
2、鋸帶斷帶和卡帶自動停機。
3、鋸切完成自動停機。
4、電機過載自動停機。
5、鋸切精度達到國家標準0.15/100mm。
三、 主要配件產地
1、 主要液壓原器件選用臺灣三優液壓及著名廠家臺灣朝田公司。
電磁閥采用北部精機。
2、主要電器原器件選用正泰集團。主電機采用上海德東，油泵電機采用三優公司產品。數控PLC，光柵尺采用臺達公司產品。
3、主傳動蝸輪箱采用浙江華宇公司產品。
四、 設備主要結構及工作原理
GZK4250伺服數控帶鋸床是本公司在吸收外國先進鋸床優點后自行設計開發的新一代帶鋸床，其特點是雙立柱龍門式導向，雙立柱式結構穩定，性能可靠，外形美觀，柱子表面均涂硬鉻，防磨損，精度高，增加機床使用壽命。液壓升降，無級高速，可自行設定范圍，容易達到******鋸切條件。機床夾緊采用液壓手動相結合，操作方便。鋸條使用軸承和可調式鎢鋼片導向，確保鋸切精度。
GZK4250具有數控自動鋸切功能，功能可按用戶的需要定制。操作簡單使用方便，用戶只需輸入需要鋸切的材料尺寸（******五組），設備就可以自動進行工作，只到材料鋸?fù)辍ＴO(shè)備具有斷帶、卡帶等停機保護功能。
五、 設備主要組成結構
本鋸床的主要部件有：
1、底座 2、床身、立柱 3、鋸梁和傳動機構 4、導向裝置 5、工件夾緊 6、張緊裝置 7、送料架 8、液壓傳動系統 9、電氣控制系統 10、潤滑及冷卻系統
1、底座
底座為鋼板焊接而成的箱形結構，底座內腔有較大空間，前左側為電氣按鈕控制箱，左側為液壓油箱、液壓泵站，后邊是液壓油管、電線通道，右側為冷卻切削液箱及水泵，底座四角及前后面中間有地腳螺栓孔。
2、床身、立柱
床身為鑄鐵件，固定在底座上，立柱由兩大圓柱組成，一圓柱作為鋸架運動的導軌，是用以支撐鋸梁上下升降運動，并保證******的導向，另一圓柱起輔助作用，從而保證鋸條的正常切削。中間為夾料虎鉗和手動送料機構，虎鉗前方連接有承接成品件的工作臺，左側的夾緊裝置為夾緊絲桿穿過液壓夾緊油缸桿內孔，轉動手輪或按動按鈕，使左鉗口左右運動。
3、鋸梁和傳動機構
由厚鋼板切割成形焊接而成， 具有較強的剛性，其右后側固定有蝸輪箱，箱內的蝸輪與鋸梁上面的主動輪固接，二者同步旋轉，左側為被動輪和鋸條張緊位置。
鋸條的回轉運動由主電機、皮帶輪、蝸輪付經兩級變速將驅動力傳遞到主動輪，再由主動輪、鋸條驅動被動輪來實現的，鋸條的運轉速度共三檔。
4、鋸條導向裝置
安裝在鋸梁支板上的導向裝置由左、右導向臂與導向頭組成，左、右導向臂都可沿燕尾榫移動（或右導向臂固定在立柱套上），調整兩導向臂間距離比工件尺寸寬40mm左右。導向裝置用于改變鋸條的安裝角，使鋸條與工作臺面垂直，為保證鋸條的切削精度，減小振動，在左、右導向臂各裝有一組導向輪（滾動軸承）和耐磨的導向塊，鋸條背部也有耐磨合金的導向塊。
5、送料機構
由送料油缸、光柵尺、直線導軌組成，工件進、退料時，按進、退料按鈕。
6、夾緊機構
右虎鉗固定在床身上，夾緊絲桿穿過液壓夾緊油缸桿內孔，由
絲桿連接左虎鉗沿導軌左右移動，當左虎鉗距離工件10～30mm時連接。手按控制面板上的鉗緊或鉗松按鈕，使工件夾緊或松開。
7、張緊裝置
張緊裝置是由滑板座、滑板、絲桿等組成，當要將鋸條張緊時，用扭力扳手按順時針方向旋轉可張緊鋸條，處于工作狀態。如帶鋸床處于長時間停機狀態，扭力扳手向逆時針方向旋轉鋸條松開，松開鋸條后可更換新鋸條。
8、液壓系統
液壓系統由泵、閥、油缸、油箱、管路等元輔件組成的液壓回路，在電氣控制下完成鋸梁的升降，工件的夾緊。通過調速閥可實行進給速度的無極調速，達到對不同材質工件的鋸切需要。
9、電氣控制系統
電氣控制系統路由電氣箱、控制箱、接線盒、行程開關、電磁鐵等組成的控制回用來控制鋸條的回轉、鋸梁的升降、工件的夾緊等，使之按一定的工作程序來實現正常切削循環。
10、潤滑及冷卻系統
潤滑及冷卻系統由冷卻液的作用以冷卻和潤滑為主，應使用高性能冷卻液以利于提高鋸條壽命、切削效率和保證加工質量。使用時按規定比例添加潔凈的水進行稀釋，方法是先將冷卻切液注入池內，再將水逐漸注入池內，邊注入邊攪拌，直到液面高于水箱底板100~130mm。切削液的使用濃度通常為5%，即冷切液與水的比例為1：20，使用過程中會自然減量，應按使用濃度續添。
切削難切材料時濃度應提高到10%左右。
六、設計制造本產品檢驗執行的規范和標準
JB/T4318.3—2002 《臥式帶鋸床 精度檢驗》
JB/T4318.4—2002 《臥式帶鋸床 技術條件》
JB16454—1996 《帶鋸床安全防護技術條件》
