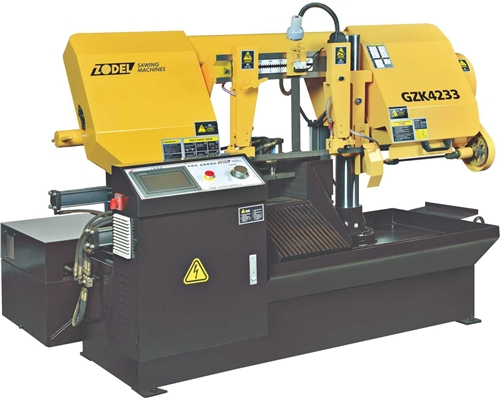

數控帶鋸床GZK4233
更新時間：2020-06-09 16:51:47 字號：T|T
GZK4233 技術參數 GZK4233伺服數控帶鋸床是本公司在吸收外國先進鋸床優點后自行設計開發的新一代帶鋸床，其特點是雙立柱（一大一?。?dǎo)向，雙立柱式結構穩定，性能可靠，外形美觀，柱子表..
GZK4233技術參數
GZK4233伺服數控帶鋸床是本公司在吸收外國先進鋸床優點后自行設計開發的新一代帶鋸床，其特點是雙立柱（一大一?。?dǎo)向，雙立柱式結構穩定，性能可靠，外形美觀，柱子表面均涂硬鉻，防磨損，精度高，增加機床使用壽命。液壓升降，無級高速，可自行設定范圍，容易達到******鋸切條件。機床夾緊采用液壓手動相結合，操作方便。鋸條使用軸承和可調式鎢鋼片導向，確保鋸切精度。
GZK4233具有數控自動鋸切功能，功能可按用戶的需要定制。操作簡單使用方便，用戶只需輸入需要鋸切的材料尺寸（******五組），設備就可以自動進行工作，只到材料鋸?fù)辍?
設備具有斷帶、卡帶等停機保護功能。
機床的主要技術參數：
1、******鋸削范圍： 330X330 mm
2、帶鋸條規格（寬×厚×長） 4115×34×1.1 mm
3、鋸切線速度（五檔） 18-—72 M/min
4、進給速度 無級調速 mm/min
5、主電動機功率 3 Kw
6、液壓電動機功率 0.55 Kw
8、冷卻電動機功率 0.04 Kw
9、工作臺承載能力 2 T
10、后送料進給尺寸 400 mm
12、送料精度 0.2 mm
性能及配置
● 主要液壓原器件、密封件選用臺灣三優液壓及著名廠家北部精機的液壓原件，使用壽命長、可靠性好，無故障時間長。
● 主要電器原器件選用正泰集團、使用壽命長、可靠性好，無故障時間長。
● 伺服電機采用臺達，主電機采用上海德東，油泵電機采用三優公司產品。
● 數控PLC，光柵尺采用臺達公司產品。
● 主傳動蝸輪箱采用浙江華宇公司產品。
● 鋸帶配有柔性鋼刷，可充分清除鋸帶齒部鐵屑，延長鋸帶使用壽命。
工藝及品質
● 全新的完全符合標準，并經嚴格檢查合格的產品。
● 主要結構（如床身、鋸架等）采用表面噴砂及震動時效（去除內應力工藝），可確保消除內應力，增加表面附著力。
● 采用德國工藝技術及管理技術的全過程品質控制。
● 主傳動蝸桿采用：下料→粗加工→調質→精加工→表面淬火→磨齒工藝。
GZK4233技術標準：
本機床遵守：JB/T4318.3—2002 《臥式帶鋸床 精度檢驗》
JB/T4318.4—2002 《臥式帶鋸床 技術條件》
JB16454—1996 《帶鋸床安全防護技術條件》
