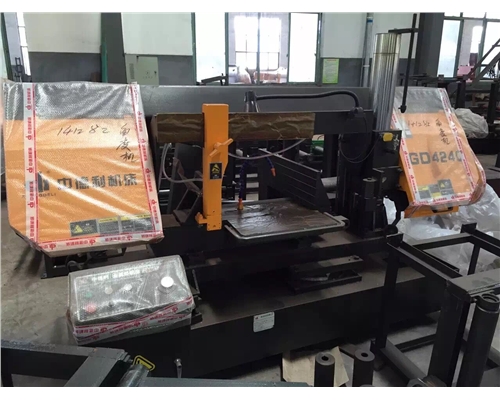

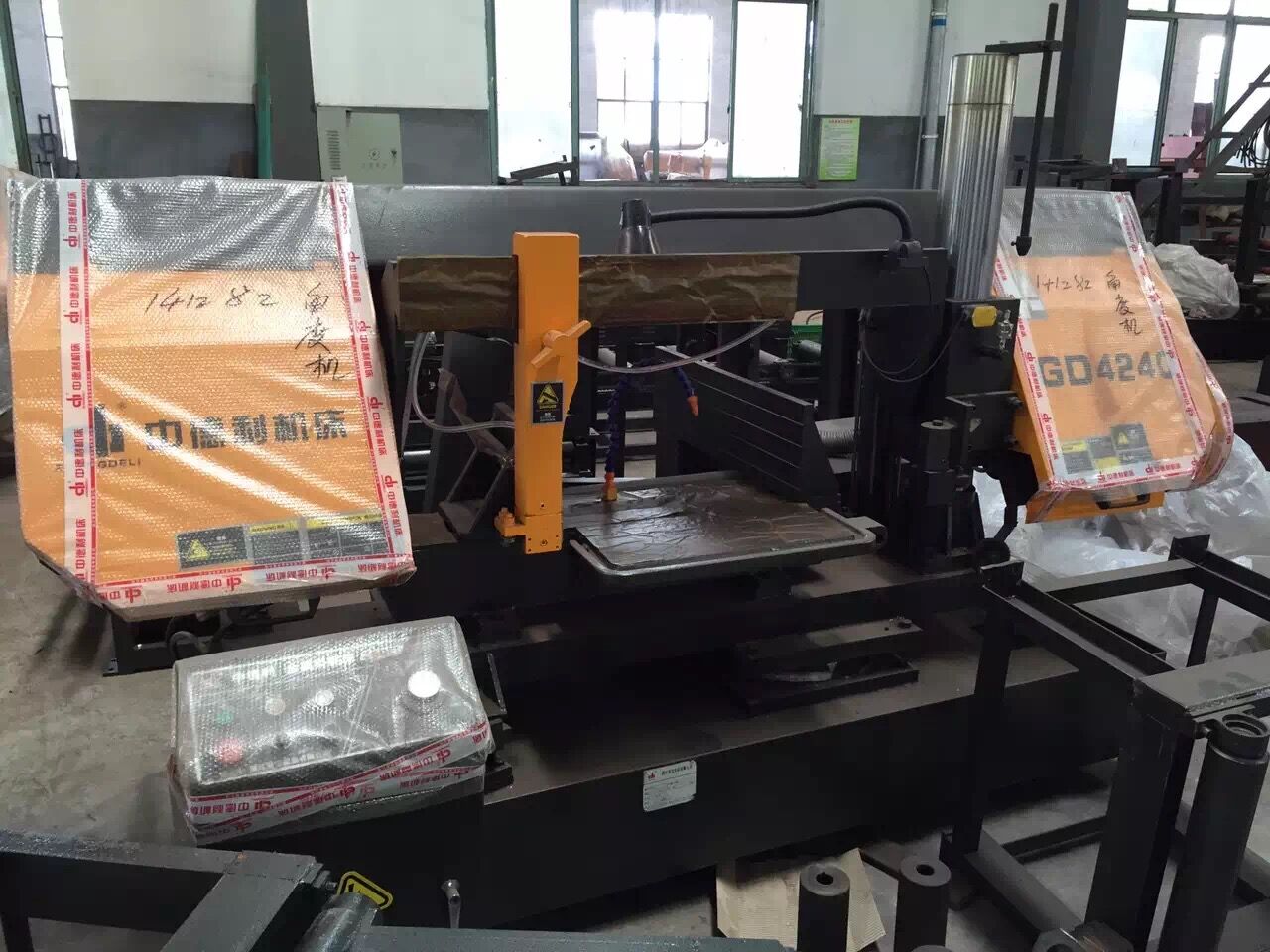

雙立柱臥式帶鋸床GD4240Z
更新時間：2020-06-09 16:51:48 字號：T|T
GD4240Z雙立柱臥式帶鋸床是本公司在吸收外國先進鋸床優點后自行設計開發的新一代帶鋸床，其特點是雙立柱（一大一小）導向，雙立柱式結構穩定，性能可靠，外形美觀，柱子表面均涂硬鉻，..
GD4240Z雙立柱臥式帶鋸床是本公司在吸收外國先進鋸床優點后自行設計開發的新一代帶鋸床，其特點是雙立柱（一大一?。?dǎo)向，雙立柱式結構穩定，性能可靠，外形美觀，柱子表面均涂硬鉻，防磨損，精度高，增加機床使用壽命。液壓升降，無級高速，可自行設定范圍，容易達到******鋸切條件。機床夾緊采用液壓手動相結合，操作方便。鋸條使用軸承和可調式鎢鋼片導向，確保鋸切精度。

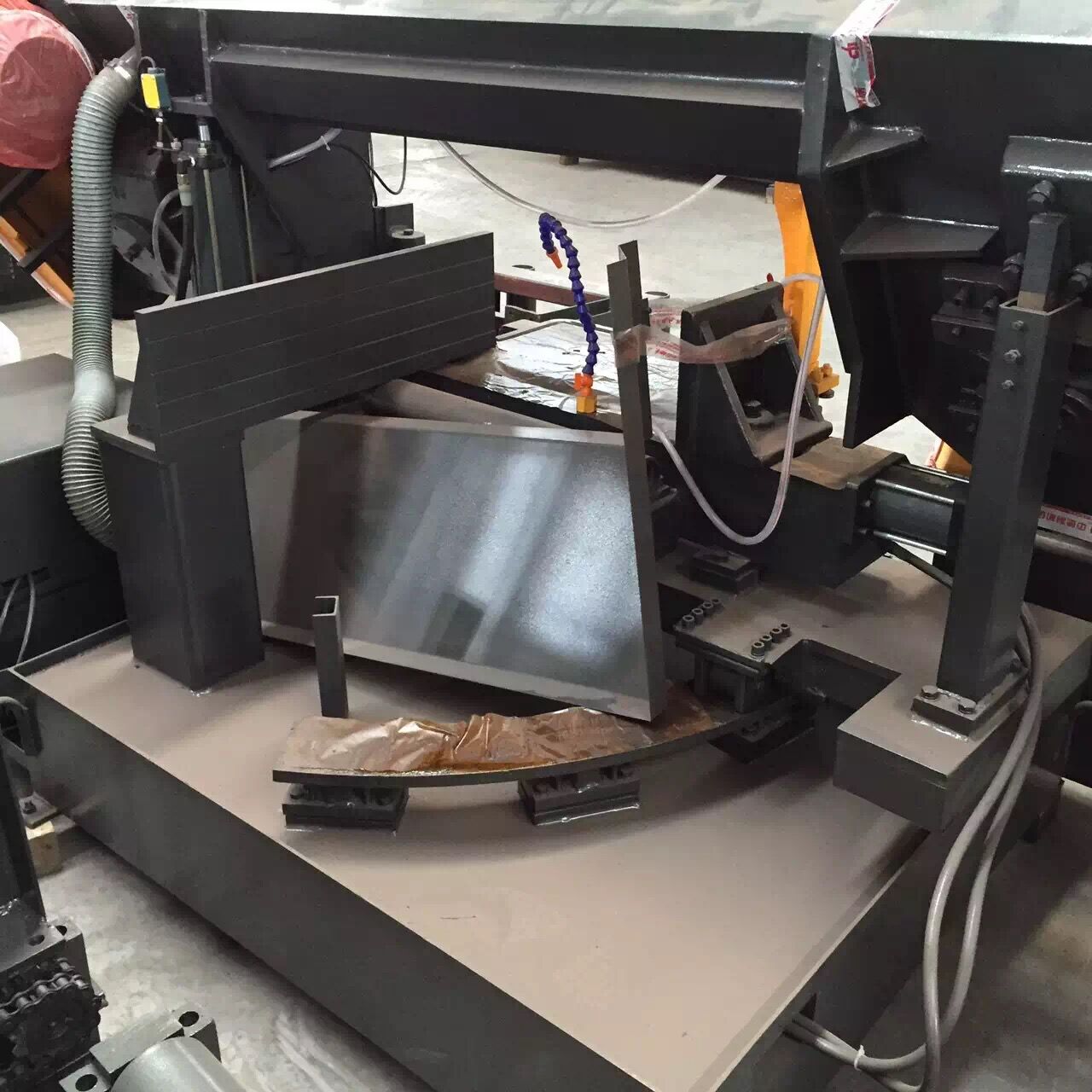

GD4240Z具有0～45度斜鋸功能，整個鋸架連同床身同時旋轉，固定鉗口不動，優點在于鋸架旋轉，材料無論鋸任何角度均保持不動，相比其它類型的旋轉方式場地的占用率***小。
機床的主要技術參數：
1、******鋸削范圍0度（直徑）： Φ400 mm
45度（直徑）： Φ400 mm
2、帶鋸條規格（寬×厚×長） 5060X41 X1.3 mm
3、鋸切速度 18-—72 M/min
4、進給速度 無級調速 mm/min
5、主電動機功率 4 Kw
6、液壓電動機功率 1.1 Kw
7、冷卻電動機功率 0.04 Kw
8、工作臺承載能力 3 T
9、主機（長×寬×高） 2500X1350 X1700 mm
三、性能及配置
● 雙立柱結構（一大一小），精度高，表面經鍍鉻處理美觀、耐磨、防銹。
● 夾緊采用液壓和手機相結合，輕松省力。
● 鋸帶主切削速度，采用皮帶三級調速，操作簡單，使用可靠，有利于延長鋸條壽命。
● 主電機采用上海德東的產品，傳動效率高。
● 主要液壓原器件、密封件選用臺灣著名廠家三優的液壓原件，使用壽命長、可靠性好，無故障時間長。
● 主要電器選用天正集團原器件，使用壽命長可靠性好，無故障時間長。
● 鋸帶配有柔性鋼刷，可充分清除鋸帶齒部鐵屑，延長鋸帶使用壽命。
● 鋸帶選用41×1.25可增強對硬度較高的合金材料的鋸切能力，大大減少鋸切中的斷帶現象，提高使用質量。
四、工藝及品質
● 全新的完全符合標準，并經嚴格檢查合格的產品。
● 主要結構（如床身、鋸架等）采用表面噴砂及震動時效（去除內應力工藝），可確保消除內應力，增加表面附著力。
● 采用德國工藝技術及管理技術的全過程品質控制。
● 主傳動蝸桿采用：下料→粗加工→調質→精加工→表面淬火→磨齒工藝。
五、GD4240技術標準：
本機床遵守：JB/T4318.3—2002 《臥式帶鋸床 精度檢驗》
JB/T4318.4—2002 《臥式帶鋸床 技術條件》
JB16454—1996 《帶鋸床安全防護技術條件》
產品名稱:雙立柱臥式帶鋸床GD4240Z
